　　HC-CW係列無線測溫裝置采用前沿的Zigbee組網技術設計方案，利用HC-WX係列無線溫度傳感器實時測量高壓帶電體的溫度，可實現多點高壓帶電體溫度的集中監測。HC-WX係列無線溫度傳感器能夠實時、精確地測量各高壓帶電體的溫度，並通過無線通信技術把溫度數據發送給無線測溫主機（HC-CW），主機對接收到的數據進行處理，當監測點溫度超過所設定的溫度值，發出報警並驅動報警觸點。測量值和內部參數值也可以通過RS485總線發送給後台監控計算機，實現網絡化的溫度監測和預警。該係列產品具有低功耗、數據無線傳輸、精度高、響應速度快、安裝操作靈活、組網方便等優勢。產品廣泛適用於高壓開關櫃內手車或隔離開關觸頭、母排接頭、電纜接頭處等需要溫度監測的地方，防止連接點發熱釀成事故，保證高壓設備能夠安全運行。

　　無線測溫是今後測溫裝置測溫技術的發展趨勢，是以後“無人看守變電站”測溫的主要途徑，該測溫技術與以往的熱電偶、熱電阻(精度不高，易受電磁場的幹擾，傳感器材質為金屬導體，中高壓在線測溫有著非常大的安全隱患)或紅外測溫(工藝複雜價格高，溫度值會隨環境溫度、光照、灰塵的影響而變化，安裝複雜且受限製)相比有以下優點：

　　① 采cai用yong先xian進jin的de數shu字zi化hua及ji無wu線xian傳chuan輸shu技ji術shu，獨du特te的de絕jue緣yuan性xing能neng，使shi用yong方fang便bian經jing濟ji，接jie收shou到dao的de溫wen度du準zhun確que可ke靠kao，不bu會hui對dui一yi次ci設she備bei產chan生sheng任ren何he幹gan擾rao和he影ying響xiang，無wu需xu繁fan瑣suo的de連lian線xian，係xi統tong安an裝zhuang簡jian潔jie方fang便bian；

　　② 標準化設計，可方便擴展與其它係統互連，安裝靈活，從溫度信息采集到數據處理、顯示、通信組成係統，配置更為靈活；

　　③ 高傳輸質量的前提下，采用低功耗設計；

　　④ 無線測溫傳感器可選CT線圈取電式（無需更換電池），也可選電池式（電池供電5-6年），無線測溫傳感器本身具有極強的機械強度和電磁抗幹擾能力。

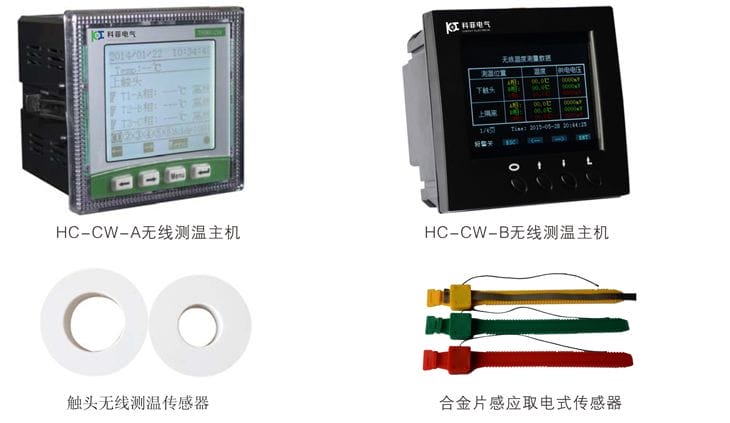

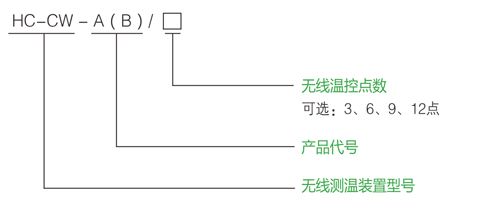

二、型號說明

三、功能特點

● 可同時在線監測12個電氣接點的溫度，采用LCD點陣液晶顯示，美觀大方；

● 可顯示當前日期、時間、環境溫度；

● 可顯示各個測溫通道狀態：正常、預警、報警、離線；

● 對應各個監測點可設置預警值、報警值、延時時間等參數；

● 監測溫度超過預警值，在屏幕上顯示該通道預警，預警不觸發無源輸出；

● 監測溫度超過報警值，在屏幕上顯示該通道報警，並觸發無源報警輸出；

● 標配1路RS485通訊接口，MODBUS協議，波特率：1200~19200可選；。

四、技術指標

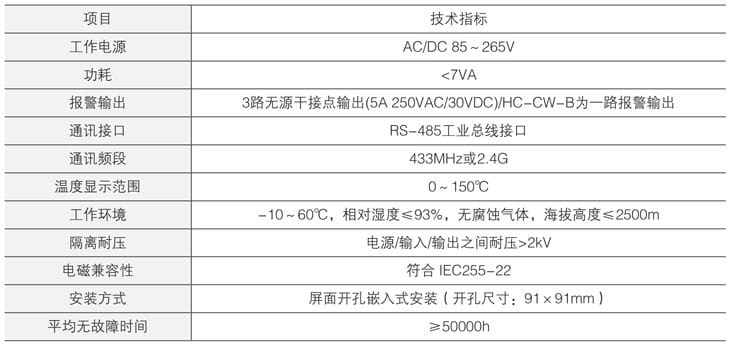

1、HC-CW無線測溫顯示裝置

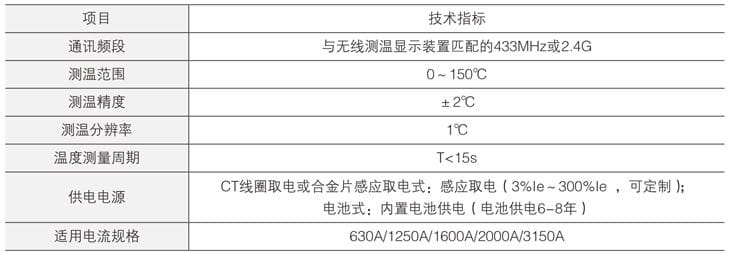

2、HC-WX測溫傳感器模塊

注：兩種無線測溫主機具體的功能特點及技術參數，請查看對應的產品說明書，或谘詢我司技術支持 ()。

五、安裝與接線

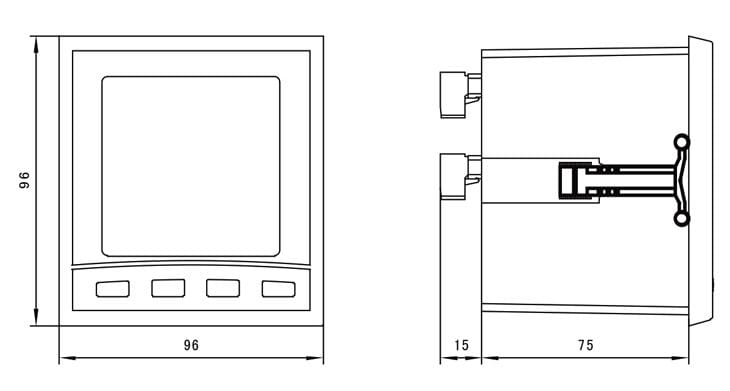

1、HC-CW無線測溫顯示裝置主機外形尺寸：

HC-CW無線測溫顯示裝置安裝方法：

　（1）在固定的配電櫃上，選擇合適的地方開一個91×91mm的安裝孔；

　（2）取出HC-CW無線測溫顯示裝置主機，取下安裝固定夾，將測溫主機從正麵插入配電櫃的安裝孔中；

　（3）卡上安裝固定夾即可。

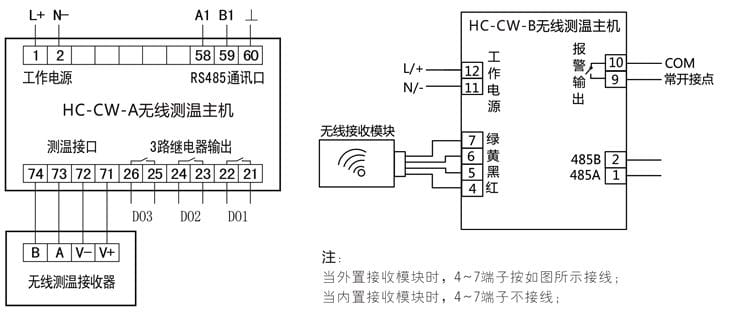

3、HC-CW無線測溫顯示裝置接線示意圖：（A/B兩種接線）

3、HC-WX無線測溫傳感器安裝方法：

每個無線溫度傳感器都有一個感溫點，傳感器測到的溫度就是該感溫點的溫度，若傳感器放置在空氣中，則測到的就是環境溫度。CT線(xian)圈(quan)取(qu)電(dian)式(shi)溫(wen)度(du)傳(chuan)感(gan)器(qi)的(de)感(gan)溫(wen)點(dian)位(wei)於(yu)環(huan)形(xing)的(de)內(nei)孔(kong)中(zhong)部(bu)，為(wei)了(le)準(zhun)確(que)測(ce)量(liang)物(wu)體(ti)表(biao)麵(mian)的(de)溫(wen)度(du)，應(ying)保(bao)證(zheng)傳(chuan)感(gan)器(qi)的(de)測(ce)溫(wen)麵(mian)與(yu)被(bei)測(ce)物(wu)體(ti)的(de)表(biao)麵(mian)緊(jin)密(mi)接(jie)觸(chu)。

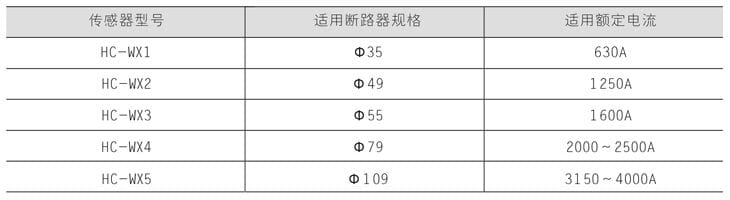

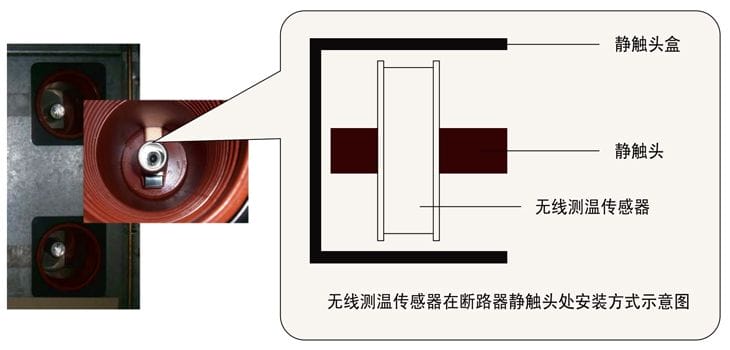

各測溫位置選用不同安裝方式的無線測溫傳感器，安裝方法也不同：斷路器手車上、下觸頭處一般選用圓環形傳感器（HC-WX1～HC-WX5，根據斷路器電流規格選口徑，具體見下麵的表格），圓環傳感器套在手車的靜觸頭上，並推入觸頭盒底部；母排和電纜搭接頭處可選用內置電池式傳感器（有2種可選：螺栓安裝式無線測溫傳感器HC-WX6、表帶式無線測溫傳感器HC-WX7），HC-WX6傳感器鎖緊在連接點處的螺栓上即可；HC-WX7傳感器則用測溫傳感器上的自帶表帶，綁紮於母排、動觸頭等需要測溫的電氣接點附近。
