一、概 述

　　HC-KZA具有動態模擬圖
、櫃內溫濕度控製、帶電顯示及閉鎖功能，可選高壓帶電自檢功能、核相/驗電檢測端口
，超薄的體積使其可安裝在斷路器室門上，是一款經濟型產品。

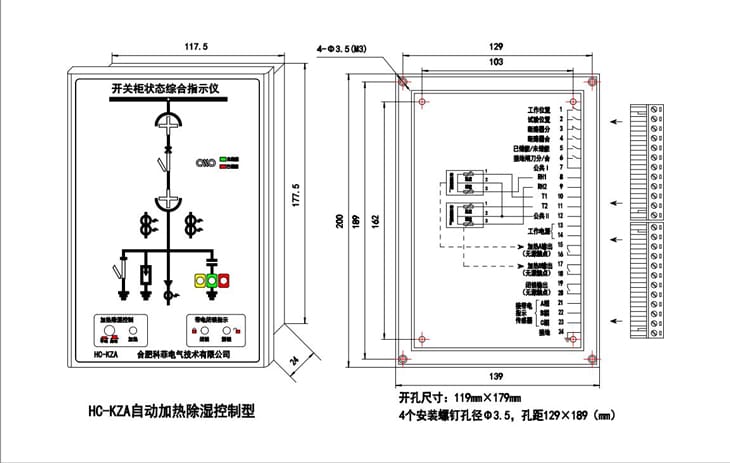

二、外形尺寸

三、安裝方式

　　屏麵嵌入式安裝，在麵板上開一個119mm ( 橫向 )×179mm ( 縱向）的矩形孔以及四個孔距為129mm(橫向)×189mm（縱向）的Φ3.5mm的螺栓安裝孔，從正麵裝入HC-KZA裝置後，再從背麵用4個M3×8的螺栓固定即可。

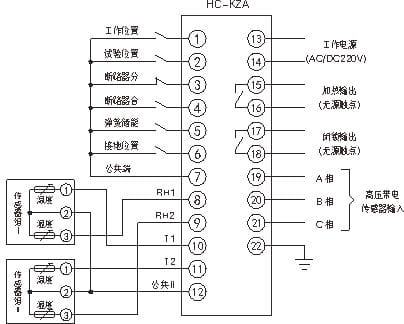

四、HC-KZA接線端子圖

五、注意事項

在安裝使用HC-KZA裝置時需注意以下幾點：

　　1
、動態模擬指示輸入部分（端子1#～7#）必須接無源幹接點，帶電線路接入會損壞裝置。

　　2
、溫濕度傳感器與裝置連接必須正確、可靠，否則裝置會一直處於加熱狀態。

　　3、當需進行大於標稱電壓2beiyishangdegaoyashiyanshi，qingxianjiangzhuangzhishanggaoyadaidianxianshijiexianduanzibaxia，gaoyadaidianxianshijiexianduanziyuzhuangzhipeitaodegaoyashiyanduanjiemokuaiduanjiehoufangkejinxinggaoyashiyan
，fangzhiyichangguoyasunhuaizhuangzhi。

六
、訂貨說明

訂貨時，用戶需將一次係統圖傳真或發郵件到我公司，注明所訂產品的具體型號及數量，並標清需以下功能的一種或多種：

　　1、動態模擬圖（有斷路器的說明是否要儲能指示）；

　　2、櫃內溫濕度控製（一路或二路溫濕度傳感器控製）；

　　3、高壓帶電顯示及帶電閉鎖；

　　4、高壓帶電自檢功能；

       5、核相/驗電檢測端口。

　　我公司將根據一次係統圖及用戶的具體要求製作產品方案，待用戶確認方案後開始定製產品。
